Введение
В расчётную схему входят:
− два силовых трансформатора (СТ), обеспечивающих передачу энергии от сети с линейным напряжением 6 кВ к общим шинам 380 В;
− асинхронный двигатель (АД), имеющий нагрузку с моментом сопротивления вращению:
Мн = Мп + k·ω
где ω - скорость вращения вала (рад/с);
Mп - пусковой момент (Н·м);
k - постоянная величина, на которую возрастает пусковой момент на каждый рад/с по мере разгона двигателя (Н·м).

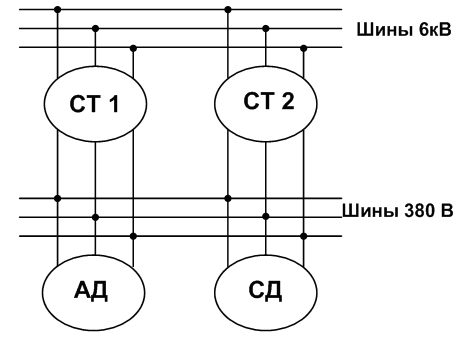

Рис.1. Схема узла нагрузки.
По условиям выполнения курсовой работы предполагается наличие "склада" электрических машин с определёнными значениями номинальных мощностей и синхронных скоростей.
Стоимость АД определяется её номинальной мощностью и кроме того, числом полюсов.
На складе имеется по несколько вариантов АД, одной и той же номинальной мощности. Эти варианты отличаются значениями параметров, (а значит, поведением в нагрузочных режимах), но имеют равную стоимость.
Требуется произвести обоснованный выбор типов и вариантов асинхронного двигателя, обеспечив при этом:
мощность на валу АД - не ниже указанной в индивидуальном задании;
отсутствие перегрузок по току двигателя;
минимум стоимости двигателя;
минимум среднего значения мощности суммарных потерь энер-гии в расчётной схеме.
Для рабочего механизма необходимо выбрать АД, способный развивать мощность не менее 298 кВт.
Пусковой момент механизма:
Мп = 41·9,81 = 402,21 Н·м;
Величина, на которую возрастает на каждый оборот в минуту момент сопротивления, по мере разгона двигателя:
k = 0,369·9,81= 3,62 Н·м.
1. Предварительный выбор асинхронного двигателя
Определяю установившуюся скорость АД, приравнивая выражение момента на валу двигателя и выражение момента сопротивления:
Mдв = Pmin/ω = Мп + k·ω
−k· ω² − Мп·ω + Pmin = 0
ω = 236,69 рад/с
Cинхронная скорость: ωс = 314 рад/с. Выбираю АД из условий: Pвн > Pmin Мдв> Мс. Данным условиям удовлетворяют АД с мощностями 315, 400 кВт. АД с мощностью на валу Рвн = 315 кВт имеют перегрузку по токам статора и ротора в рабочем режиме. Мощность на валу в рабочем режиме превышает номинальную. Выбираю АД с Рвн = 400 кВт.
Момент двигателя: Момент сопротивления:
Mдв = Pвн/ω = 1690 Н·м Мп + k·ω = 1259 Н·м
Для расчёта рабочего режима двигателя допускается использовать уравнения, соответствующие схеме замещения.

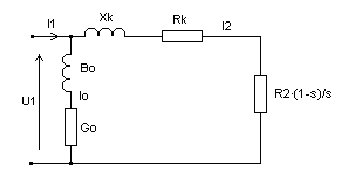

Рис.2. Схема замещения АД.
В этой схеме все величины и параметры выражены в относительных единицах.
U1 - напряжение питающей цепи;
I1 - ток статора;
Iо - намагничивающий ток;
I2 - ток ротора;
G0 - эквивалент потерь мощности в стали;
B0 - эквивалент действия основного поля;
Rk - эквивалент потерь мощности в обмотках;
Xk - эквивалент действия полей рассеивания статора и ротора;
R2 - эквивалент потерь ротора;
s - скольжение.
2. Расчёт номинальных параметров АД
Рассчитываю АД пятого исполнения.
cosφ5н = 0,82 η5н = 0,845 Uн = 220 R1ое5 = 0,0375
sн5 = 0,0315
Мпое55 =0,48 Мкрое5 = 1,8 Uное = 1
Определяю базисные значения мощности, момента, тока и сопротивления:
Sб5 = Рвн/ (сosφ5·η5) = 577,3 кВт
Мб5 = Sб5/ωс = 1838 Н·м
Iн5 = Sб5/ (3·Uн) = 874,673 A Zн5 = Uн/Iн5 = 0,252 Ом
Определяю номинальный момент на валу:
Мвн5 = Рвн/ (ωс· (1-sн5)) = 1315 Н·м
Номинальный момент и номинальная мощность:
Мное5 = Мн5/Мб5 = 0,715 ОЕ Рвное5 = Рвн/Sб5 = 0,693 ОЕ
Максимальный и пусковой моменты:
Mmaxoe5 = Мное·Мкрое5 = 1,288 ОЕ Мпое = Мп/Мб5 = 0,219 ОЕ
Мпое5 = Мпое·Мпое55 = 0,105 ОЕ
Значение коэффициента нагрузки:
kое5 = k·ωс/Мб5 = 0,619 ОЕ
Критическое скольжение нахожу, воспользовавшись формулой Клосса.
Мн5 = 2·Мкр/ (sн/ sкр+ sкр/ sн)
Mнoe5·sкр5²−2· Mmaxoe5·sн5·sкр5+ Mнoe5·sн5² = 0, sкр5 = 0,104
Находим относительные значения сопротивлений статора и ротора:
R2oe5 = R1oe5 Rkoe5 = 2·R1oe5 = 0,075 ОЕ
Эквивалентное значение контура ротора в номинальном режиме:
Rоеsн5 = Rое5+R2ое5/sн5 = 1,228 ОЕ
Xkое5 = R2ое5/ sкр5 = 0,361 ОЕ
Составляющие тока ротора в номинальном режиме:
I2aoe5 = 0,727 ОЕ I2poe5 = 0,22 ОЕ
Составляющие тока статора в номинальном режиме:
I1aoe5 = cosφ5н = 0,82 ОЕ I1poe5 = sinφ5н = 0,57 ОЕ
Параметры контура намагничивания:
G0ое5 = ∆Рст = I0аое5 = I1аое5 - I2аое5 = 0,093 ОЕ
В0ое5 = ∆Рст = I0рое5 = I1рое5 - I2рое5 = 0,35 ОЕ
Сетевая мощность:
Pcoeн5 = I1aoe5 = 0,82 ОЕ Pcн5 = Pcoeн5·Sб5 = 473,4 кВт
Мощность на валу:
Pвoeн5 = Pcoeн5·η5н = 0,693 ОЕ Pвн5 = Pвoeн5·Sб5 = 400 кВт
Суммарные потери мощности:
ΔPoeн5 = Pcoeн5 − Pвoeн5 = 0,127 ОЕ, ΔPн5 = ΔPoeн5·Sб5 = 73,37 кВт
Потери в меди:
ΔPмoe5 = I2oe5²·Rkoe5 = 0,043 ОЕ ΔPм5 = ΔPмoe5·Sб5 = 24,97 кВт
Потери в стали:
ΔPстoe5 = G0oe5 = 0,093 ОЕ ΔPст5 = ΔPстoe5·Sб5 = 53,8 кВт
3. Расчёт рабочего режима АД
Скольжение асинхронного двигателя в рабочем режиме:
Рабочее скольжение будет равно скольжению, при котором момент сопротивления будет равен моменту на валу двигателя. Рассчитываю уравнение:
−0,081·sp5³ + 0,093·sp5² − 0,036· sp5 + 0,001018 = 0
sр5 = 0,031
Активный, реактивный, полный ток ротора в рабочем режиме:
I2aoe5 = 0,711 ОЕ I2poe5 = 0, 209 ОЕ
Активный, реактивный, полный ток статора в рабочем режиме:
I1aoe5 = I2aoe5 + G0oe5 = 0,804 ОЕ
I1poe5 = I2poe5 + B0oe5 = 0,559 ОЕ
I1aoe5·Iн5 = 703,449 А I1poe5·Iн5 = 489,231 А
I1oe5·Iн5 = 856,848 А
Сетевая мощность:
Pcoep5 = I1aoe5 = 0,804 ОЕ Pcp5 = Pcoep5·Sб5 = 464,3 кВт
Потери в меди:
ΔPмoep5 = I2oe5²·Rkoe5 = 0,041 ОЕ
ΔPмp5 = ΔPмoep5·Sб5 = 23,79 кВт
Суммарные потери:
ΔPoep5 = ΔPмoep5 + G0oe5 + ΔPмexoe5 = 0,125 ОЕ
ΔPp5 = ΔPoep5·Sб5 = 72,19 кВт
Рабочая мощность на валу:
Pвoep5 = Pcoep5 − ΔPoep5 = 0,679 ОЕ
Pвp5 = Pвoep5·Sб5 = 392,1 кВт
Рабочая скорость ротора:
ωp5 = ωc· (1−sp5) = 304,534 рад/с
Коэффициент мощности в рабочем режиме:
сosφр5 = I1аое5/I1ое5 = 0,821
КПД двигателя в рабочем режиме:
ηр5 = Рвоер5/Рсое5 = 0,845
Рабочий критерий оптимальности:
Vp5 = ηp5·cosφ5p = 0,693
4. Параметры АД пяти исполнений
| Варианты исполнения АД | 1 | 2 | 3 | 4 | 5 |
| Номинальное скольжение Sн | 0,0415 | 0,039 | 0,0365 | 0,034 | 0,0315 |
| Рабочее скольжение Sр | 0,045 | 0,041 | 0,037 | 0,033 | 0,031 |
| Критическое скольжение Sкр | 0, 2075 | 0,17 | 0,144 | 0,127 | 0,104 |
| Развиваемый момент Mс, Н·м | 1488 | 1493 | 1498 | 1502 | 1505 |
| Рабочий ток статора I1р, ОЕ | 1,066 | 1,032 | 1,003 | 0,974 | 0,98 |
| Рабочий ток статора I1р, А | 914, 199 | 888,574 | 866,88 | 846,867 | 856,848 |
| Раб. активный ток статора, А | 823,317 | 782,168 | 745,655 | 711,064 | 703,449 |
| Раб. реактивный ток статора, А | 397,376 | 421,636 | 442,131 | 459,97 | 489,231 |
| Рабочий ток ротора I2р, ОЕ | 0,856 | 0,817 | 0,781 | 0,747 | 0,741 |
| Сетевая мощность, кВт | 543,4 | 516,2 | 492,1 | 469,3 | 464,3 |
| Рабочая мощность на валу, кВт | 428,2 | 413,7 | 401,1 | 389,1 | 392,1 |
| Общая мощность потерь, кВт | 115,2 | 102,6 | 90,99 | 80,22 | 72, 19 |
| Номинальный кпд % | 78,5 | 80 | 81,5 | 83 | 84,5 |
| Рабочий кпд, % | 78,8 | 80,1 | 81,5 | 82,9 | 84,5 |
| Номинальный коэффициент мощности cos | 0,9 | 0,88 | 0,86 | 0,84 | 0,82 |
| Рабочий коэффициент мощности cos | 0,901 | 0,88 | 0,86 | 0,84 | 0,821 |
| Критерий оптимальности V | 0,71 | 0,705 | 0,701 | 0,696 | 0,693 |
Асинхронные двигатели первого, второго и третьего исполнения имеют перегрузку по току статора в рабочем режиме. Мощность на валу в рабочем режиме этих двигателей превышает номинальную.
У двигателя пятого исполнения меньшие потери мощности и выше КПД в рабочем режиме по сравнению с двигателем четвёртого исполне-ния.
Выбираю асинхронный двигатель пятого исполнения с номинальной мощностью на валу 400 кВт, имеющий одну пару полюсов.
