1. Анализ и расчет линейных электрических цепей постоянного тока

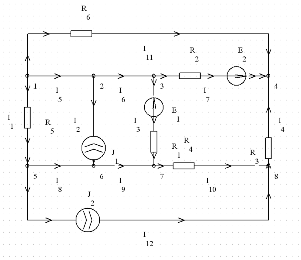

В схеме имеются два источника тока I1 и I2 и два источника напряжения E1 и E2. Известны сопротивления резисторов R1 - R6. Найти токи в ветвях схемы.

Теория электрических цепей (рис. 1)

ВариантI1, АI2, АE1, ВE2, ВR1, ОмR2, ОмR3, ОмR4, ОмR5, ОмR6, Ом
722897112983

Решение

Покажем в схеме направление токов в элементах.

Теория электрических цепей (рис. 2)
Для узлов 1-8 запишем первый закон Кирхгоффа

1 узелI11+I5+I1=0
2 узел- I5 + I6 - J1=0
3 узелI3 + I7 - I6 =0
4 узел-I4 - I7 - I11 =0
5 узел-I1 + I8 +J2=0
6 узел- I8 + I9 +J1=0
7 узел-I3 + I10 - I9 =0
8 узел-J2 - I10 +I4 =0

Обозначим направление обхода контура на схеме. Запишем второй закон Кирхгоффа для 1-3 контуров.

1 контурI11R6 - I4R3 - I10R4 - I1R5=0
2 контурI7R2 - I4R3 - I10R4 - I1R5=E2
3 контурI11R6 - I4R3 - I10R4 - I3R1=E1

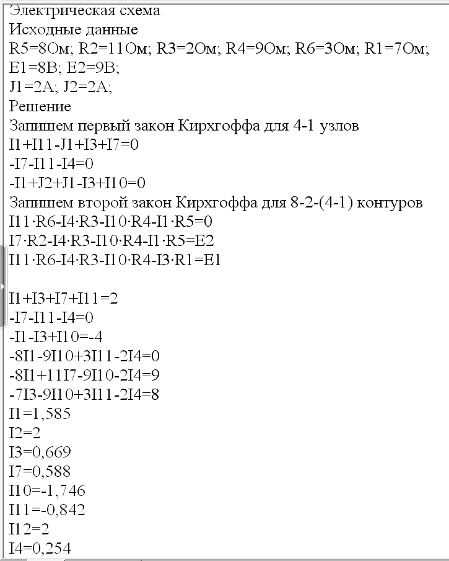

Подставим в уравнения значение сопротивления резисторов R1 - R6

1 контур3 I11 - 2 I4 - 9 I10 - 8 I1=0
2 контур11 I7 - 2 I4 - 9 I10 - 8 I1=9
3 контур3 I11 - 2 I4 - 9 I10 - 7 I3=8

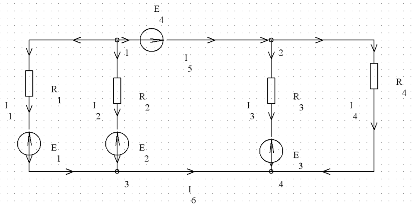

В электрической цепи известны ЭДС источников питания и сопротивления резисторов. Определить токи в ветвях цепи. Составить баланс мощностей.

Теория электрических цепей (рис. 3)

Теория электрических цепей (рис. 4)

Решение

Покажем в схеме направление токов в элементах.
Для узлов 1-4 запишем первый закон Кирхгоффа

1 узелI1+I2+I5=0
2 узел- I5 + I3 +I4=0
3 узел-I1 - I2 + I6 =0
4 узел-I4 - I3 - I6 =0

Обозначим направление обхода контура на схеме. Запишем второй закон Кирхгоффа для 1-3 контуров.

1 контурI3R3 - I2R2= E4 - E3 +E2
2 контурI4R4 - I1R1 = E4 + E1
3 контур-I4R4 + I2R2 = - E4 - E2

Подставим в уравнения значение сопротивления резисторов R1 - R6

1 контурI3 - 4 I2= 46
2 контур23 I4 - 22 I1 = 37
3 контур-23 I4 + 4 I2 = - 52

Теория электрических цепей (рис. 5)

Теория электрических цепей (рис. 6)

Составим баланс мощностей по формуле:

Теория электрических цепей (рис. 7)

,1288 + 334,012176 + 89,226916 + 10,386432 = 27,414 + 56,676 + 361,4 + 14,784+454,8 = 460,3

2. Анализ и расчет линейных электрических однофазных цепей переменного тока

Задача Р.2, а. В цепь синусоидального тока с частотой f включены индуктивная катушка L, резистор R и конденсатор С. Известны f, U, L и R. Рассчитать емкость конденсатора С, при которой будет наблюдаться резонанс токов. Определить показание амперметра. Построить векторную диаграмму.

Решение

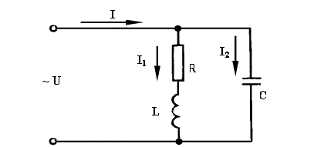

Обозначим токи на схеме

Теория электрических цепей (рис. 8)

В этой схеме общим параметром для двух ветвей является напряжение U. Первая ветвь - индуктивная катушка - обладает активным сопротивлением R и индуктивностью L. Результирующее сопротивление Z1 и ток I1 определяются по формуле:

Теория электрических цепей (рис. 9), где
Теория электрических цепей (рис. 10)

Поскольку сопротивление этой ветви комплексное, то ток в ветви отстает по фазе от напряжения на угол

Теория электрических цепей (рис. 11).

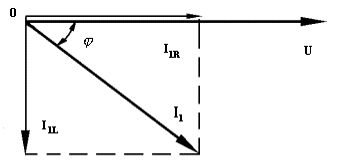

Покажем это на векторной диаграмме (рис. 1).

Теория электрических цепей (рис. 12)
Рис. 1

Спроецируем вектор тока I1 на оси координат. Горизонтальная составляющая тока будет представлять собой активную составляющую I1R, а вертикальная - I1L. Количественные значения этих составляющих будут равны:

Теория электрических цепей (рис. 13)

где

Теория электрических цепей (рис. 14)

Во вторую ветвь включен конденсатор. Его сопротивление

Теория электрических цепей (рис. 15)

Этот ток опережает по фазе напряжение на 90°.
Для определения тока I в неразветвленной части цепи воспользуемся формулой:

Теория электрических цепей (рис. 16)

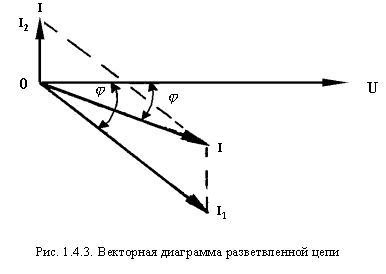

Его значение можно получить и графическим путем, сложив векторы I1 и I2 (рис. 2).
Угол сдвига между током и напряжением обозначим буквой .
Здесь возможны различные режимы в работе цепи. При = +90° преобладающим будет емкостный ток, при = -90° - индуктивный.Возможен режим, когда = 0, т.е. ток в неразветвленной части цепи I будет иметь активный характер. Произойдет это в случае, когда I1L = I2, т.е. при равенстве реактивных составляющих тока в ветвях.

Теория электрических цепей (рис. 17)
Рис. 2

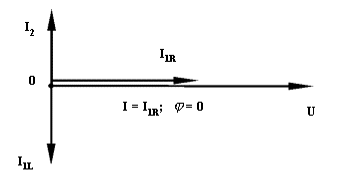

На векторной диаграмме это будет выглядеть так (рис. 3):

Теория электрических цепей (рис. 18)
Рис. 3

Подставим числовые значения:

XL= XC= f L = 250*0.33 = 82.5
Z1=Теория электрических цепей (рис. 19)Теория электрических цепей (рис. 20) = Теория электрических цепей (рис. 21)Теория электрических цепей (рис. 22) ≈ 111.5C= f C= XC / f = 82.5/250 = 0.33 Ф1 = U/ Z1 = 60/111.5 = 0.5 А2 = U/ XC = 60/82.5 = 0.7 A1R = I1cos j1 = 0.5 cos (arctg Теория электрических цепей (рис. 23)Теория электрических цепей (рис. 24)) = 0.5cos 41° = 0.5*0.75 = 0.38 A
j1 = R/XL= 75/82.5 = 0.9 = 41°1L = I1sin j1 = 0.5 sin 41° = 0.5*0.66 = 0.33 A= Теория электрических цепей (рис. 25)Теория электрических цепей (рис. 26) Теория электрических цепей (рис. 27)Теория электрических цепей (рис. 28)+ (I1L - I2)2 = Теория электрических цепей (рис. 29)Теория электрических цепей (рис. 30) = Теория электрических цепей (рис. 31)Теория электрических цепей (рис. 32) = Теория электрических цепей (рис. 33)Теория электрических цепей (рис. 34) = 0,53 A.
В цепи переменного тока частотой 50 Гц известны XC, XL, R1, R2. Рассчитать напряжение U, ток I2 через резистор R2 и ток в неразветвленной части цепи I. Начертить векторную диаграмму.
электрический ток резистор гармонический


Решение

Пусть внешнее ЭДС (E = U) описывается следующим уравнением (гармонических колебаний):

Ut = U0 sin wt

Где U0 - амплитуда, w = 2πf - круговая частота, t - время.
Тогда U в ветви 1 и P в ветви 2 нашей цепи так же будут протекать электромагнитные колебательные процессы с той же частотой f, но с соответственными сдвигами по углу колебаний j1 и j2, описываемые следующими уравнениями:

(1)I1t = I10sin (wt + j1 ),
(2)где I10 = U0 / Теория электрических цепей (рис. 35)Теория электрических цепей (рис. 36) = U0 / Z1
(3)j1 = arctg Теория электрических цепей (рис. 37)Теория электрических цепей (рис. 38)
(4)I2t = I20sin (wt + j2 ),
(5)где I20 = U0 / Теория электрических цепей (рис. 39)Теория электрических цепей (рис. 40) = U0 / Z2
(6)j1 = arctg(- Теория электрических цепей (рис. 41)Теория электрических цепей (рис. 42))
(7)It = I0sin (wt + j ),
(8)где I0 = Теория электрических цепей (рис. 43)Теория электрических цепей (рис. 44) Теория электрических цепей (рис. 45)Теория электрических цепей (рис. 46) + Теория электрических цепей (рис. 47)Теория электрических цепей (рис. 48) + 2 I10 I20cos (j1 -j2)
(9)j1 = arctg(- Теория электрических цепей (рис. 49)Теория электрических цепей (рис. 50))

Из условия U = U1 = U2 имеем:

(11) U1 = U2 => I1Z1=I2Z2 => I2 = I1*Z1/Z2
(12) U = U1 = I1Z1 = I1Теория электрических цепей (рис. 51)Теория электрических цепей (рис. 52)

Соотношение (1) - (12) позволяют найти все искомые величины (U, I2, I) и построить необходимую векторную диаграмму.
Ход решения: по уравнениям 3, 4, 6, 7 найдем Z1, Z2, 
По уравнениям 9-12 найдем U, I2, I
По уравнениям 1,2,5,8 строим векторную диаграмму для U, I2, I1, I

Решение

(4) j1 = arctg (14/14) = 45°
(7) j2 = arctg (10/8) = 51°
(3) Z1= Теория электрических цепей (рис. 53)Теория электрических цепей (рис. 54) ≈ 19.8
(6) Z2= Теория электрических цепей (рис. 55)Теория электрических цепей (рис. 56) ≈ 12.8
(11), (13) I2 = I1*Z1/Z2 => I20 = I10*Z1/Z2 => I2 = αI1, I20 = = αI10,

где α = Z1/Z2 = 19,8/12,8 ≈ 1,55
(11), (10) j = arctg(Теория электрических цепей (рис. 57)Теория электрических цепей (рис. 58)) = arctg(Теория электрических цепей (рис. 59)Теория электрических цепей (рис. 60)) ≈ arctg(Теория электрических цепей (рис. 61)Теория электрических цепей (рис. 62)) ≈ arctg 1.129 ≈ 48°
(11), (14) I2 = αI1 ≈ 1.55*9 = 13.5 A
(12) U = I1Z1 = 9*19.8 = 178.2 В
(11), (13), (9) I0 = Теория электрических цепей (рис. 63)Теория электрических цепей (рис. 64) Теория электрических цепей (рис. 65)Теория электрических цепей (рис. 66) + Теория электрических цепей (рис. 67)Теория электрических цепей (рис. 68) + 2 I1I2cos (j1 -j2) ЮI2 = αI1 => I1*Теория электрических цепей (рис. 69)Теория электрических цепей (рис. 70) Теория электрических цепей (рис. 71)Теория электрических цепей (рис. 72)+ Теория электрических цепей (рис. 73)Теория электрических цепей (рис. 74) + 2 α cos (j1 -j2) = 9*Теория электрических цепей (рис. 75)Теория электрических цепей (рис. 76) Теория электрических цепей (рис. 77)Теория электрических цепей (рис. 78)+ 2.4 + 2 * 1.55 cos (45-52) = 9*3.9 = 35.1 A
