Лекция 3
Документирование программных средств и систем
1. Вопросы разработки программного обеспечения
Когда программист-разработчик получает в той или иной форме задание на программирование, перед ним, перед руководителем проекта и перед всей проектной группой встают вопросы:
• что должно быть сделано, кроме собственно программы?
• что и как должно быть оформлено в виде документации?
• что передавать пользователям, а что — службе сопровождения?
• как управлять всем этим процессом?
• что должно входить в само задание на программирование?
Кроме упомянутых вопросов есть и другие.
На эти и массу других вопросов когда-то отвечали государственные стандарты на программную документацию — комплекс стандартов 19-й серии ГОСТ ЕСПД. Но уже тогда у программистов была масса претензий к этим стандартам. Что-то требовалось дублировать в документации много раз (как казалось, — неоправданно), а многое не было предусмотрено, как, например, отражение специфики документирования программ, работающих с интегрированной базой данных.
В настоящее время остается актуальным вопрос о наличии системы, регламентирующей документирование программных средств.
Применить этот материал в лекции.
Этот материал взят из стандарта СФУ на ЭОР.
Стандарт базируется на основе следующих нормативных документов:
Закон РФ «Об авторском праве и смежных правах» (в текущей редакции).
Закон РФ «О правовой охране программ для электронных вычислительных машин и баз данных» (в текущей редакции).
Федеральный закон «Об обязательном экземпляре документов» (в текущей редакции).
ГОСТ Р 1.4-2004. Стандартизация в Российской Федерации. Стандарты организаций. Общие положения.
ГОСТ Р 1.5-2004. Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения.
ГОСТ 7.82-2001. Библиографическая запись. Библиографическое описание электронных ресурсов.
ГОСТ 7.60-2003. Межгосударственный стандарт СИБИД. Издания. Основные виды, термины и определения.
ГОСТ 7.83-2001. Межгосударственный стандарт СИБИД. Электронные издания. Основные виды и выходные сведения.
ГОСТ Р ИСО/МЭК NJ 9294-93. Информационная технология. Руководство по управлению документированием программного обеспечения.
ГОСТ Р ИСО/МЭК 12207-99. Информационная технология. Процессы жизненного цикла программных средств.
ГОСТ Р ИСО/МЭК 12119-2000. Информационная технология. Пакеты программ. Требования к качеству и тестированию.
ГОСТ Р ИСО 9127-94. Системы обработки информации. Документация пользователя и информация на упаковке для потребительских программных пакетов.
ГОСТ Р ИСО/МЭК 8631-94. Информационная технология. Программные конструктивы и условные обозначения для их представления.
СТТ 115.50-03-2005. Требования Системы добровольной сертификации «Росинфосерт». Информационные технологии. Сертификация средств и систем в сфере информатизации. Программные средства проверки знаний тестированием. Характеристики функционального назначения, информационной совместимости и безопасности. Технические требования.
Положение об электронных образовательных ресурсах Сибирского федерального университета.
СТП КГТУ 4.2.10-2006. Электронные образовательные ресурсы в формате portable document format. Порядок оформления, компоновки и технические параметры.
2. Общая характеристика состояния
Основу отечественной нормативной базы в области документирования ПС составляет комплекс стандартов Единой системы программной документации (ЕСПД). Основная и большая часть комплекса ЕСПД была разработана в 70-е и 80-е годы. Сейчас этот комплекс представляет собой систему межгосударственных стандартов стран СНГ (ГОСТ), действующих на основе межгосударственного соглашения по стандартизации.
Стандарты ЕСПД в основном охватывают ту часть документации, которая создается в процессе разработки ПС, и связаны по большей части с документированием функциональных характеристик ПС. Следует отметить, что стандарты ЕСПД (ГОСТ 19) носят рекомендательный характер. Впрочем, это относится и ко всем другим стандартам в области ПС (ГОСТ 34, Международному стандарту ISO/IEC и др.). Эти стандарты становятся обязательными на контрактной основе, т.е. при ссылке на них в договоре на разработку (поставку) ПС.
Говоря о состоянии ЕСПД в целом, можно констатировать, что большая часть стандартов ЕСПД морально устарела.
К числу основных недостатков ЕСПД можно отнести:
• ориентацию на единственную, «каскадную» модель жизненного цикла (ЖЦ) ПС;
• отсутствие четких рекомендаций по документированию характеристик качества ПС;
• отсутствие системной увязки с другими действующими отечественными системами стандартов по ЖЦ и документированию продукции в целом, например ЕСКД;
• нечетко выраженный подход к документированию ПС как товарной продукции;
• отсутствие рекомендаций по самодокументированию ПС, например, в виде экранных меню и средств оперативной помощи пользователю (хэлпов);
• отсутствие рекомендаций по составу, содержанию и оформлению перспективных документов на ПС, согласованных с рекомендациями международных и региональных стандартов.
Итак, ЕСПД нуждается в полном пересмотре на основе стандарта ИСО/МЭК 12207-95 на процессы жизненного цикла ПС, об этом стандарте далее будет сказано подробнее.
Надо сказать, что наряду с комплексом ЕСПД официальная нормативная база России и стран СНГ в области документирования ПС и в смежных областях включает ряд перспективных стандартов (отечественного, межгосударственного и международного уровней).

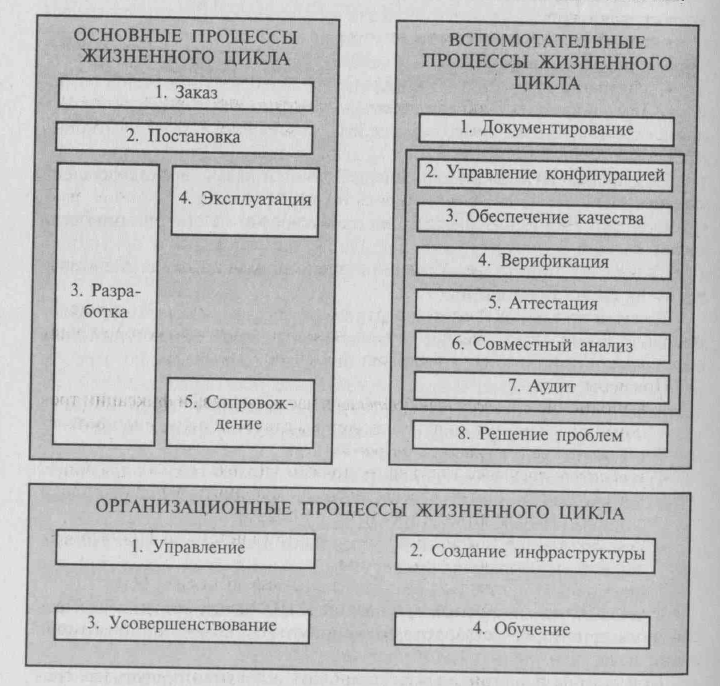

Международный стандарт ISO/IEC 12207: 1995-08-01 на организацию ЖЦ продуктов программного обеспечения (ПО) — казалось бы, весьма неконкретный, но вполне новый и отчасти модный стандарт.
Стандарты комплекса ГОСТ 34 на создание и развитие автоматизированных систем (АС) — обобщенные, но воспринимаемые как весьма жесткие по структуре ЖЦ и проектной документации. Но эти стандарты многими считаются бюрократическими до вредности и консервативными до устарелости. Насколько это так, а насколько ГОСТ 34 остается работающим с пользой — полезно разобраться.
3. Краткое представление стандартов ЕСПД
Тем не менее до пересмотра всего комплекса многие стандарты ЕСПД могут с пользой применяться в практике документирования ПС. Эта позиция основана на следующем:
• стандарты ЕСПД вносят элемент упорядочения в процесс документирования ПС;
• предусмотренный стандартами ЕСПД состав программных документов вовсе не такой жесткий, как некоторым кажется, стандарты позволяют вносить в комплект документации на ПС дополнительные виды;
• стандарты ЕСПД позволяют вдобавок мобильно изменять структуры и содержание установленных видов ПД исходя из требований заказчика и пользователя.
При этом стиль применения стандартов может соответствовать современному общему стилю адаптации стандартов к специфике проекта: заказчик и руководитель проекта выбирают уместное в проекте подмножество стандартов и ПД, дополняют выбранные ПД нужными разделами и исключают ненужные, привязывают создание этих документов к той схеме ЖЦ, которая используется в проекте.
Стандарты ЕСПД (как и другие ГОСТы) подразделяют на группы, приведенные в таблице.
| Код группы | Наименование группы |
| 0 | Общие положения |
| 1 | Основополагающие стандарты |
| 2 | Правила выполнения документации разработки |
| 3 | Правила выполнения документации изготовления |
| 4 | Правила выполнения документации сопровождения |
| 5 | Правила выполнения эксплуатационной документации |
| 6 | Правила обращения программной документации |
| 7 | Резервные группы |
| 8 | |
| 9 | Прочие стандарты |
Обозначение стандарта ЕСПД строят по классификационному признаку.
Обозначение стандарта ЕСПД должно состоять из:
• числа 19 (присвоенных классу стандартов ЕСПД);
• одной цифры (после точки), обозначающей код классификационной группы стандартов, указанной в таблице;
• двузначного числа (после тире), указывающего год регистрации стандарта.
Перечень документов ЕСПД:
1) ГОСТ 19.001-77 ЕСПД. Общие положения.
2) ГОСТ 19.101-77 ЕСПД. Виды программ и программных документов.
3) ГОСТ 19.102-77 ЕСПД. Стадии разработки.
4) ГОСТ 19.103-77 ЕСПД. Обозначение программ и программных документов.
5) ГОСТ 19.104-78 ЕСПД. Основные надписи.
6) ГОСТ 19.105-78 ЕСПД. Общие требования к программным документам.
7) ГОСТ 19.106-78 ЕСПД. Требования к программным документам, выполненным печатным способом.
8) ГОСТ 19.201-78 ЕСПД. Техническое задание. Требования к содержанию и оформлению.
9) ГОСТ 19.202-78 ЕСПД. Спецификация. Требования к содержанию и оформлению.
10) ГОСТ 19.301-79 ЕСПД. Порядок и методика испытаний.
11) ГОСТ 19.401-78 ЕСПД. Текст программы. Требования к содержанию и оформлению.
12) ГОСТ 19.402-78 ЕСПД. Описание программы.
13) ГОСТ 19.404-79 ЕСПД. Пояснительная записка. Требования к содержанию и оформлению.
14) ГОСТ 19.501-78 ЕСПД. Формуляр. Требования к содержанию и оформлению.
15) ГОСТ 19.502-78 ЕСПД. Описание применения. Требования к содержанию и оформлению.
16) ГОСТ 19.503-79 ЕСПД. Руководство системного программиста. Требования к содержанию и оформлению.
17) ГОСТ 19.504-79 ЕСПД. Руководство программиста.
18) ГОСТ 19.505-79 ЕСПД. Руководство оператора.
19) ГОСТ 19.506-79 ЕСПД. Описание языка.
20) ГОСТ 19.508-79 ЕСПД. Руководство по техническому обслуживанию. Требования к содержанию и оформлению.
21) ГОСТ 19.604-78 ЕСПД. Правила внесения изменений в программные документы, выполняемые печатным способом.
22) ГОСТ 19.701-90 ЕСПД. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения.
23) ГОСТ 19.781-90 ЕСПД. Обеспечение систем обработки информации программное.
Из всех стандартов ЕСПД остановимся только на тех, которые могут чаще использоваться на практике.
Первым укажем стандарт, который можно использовать при формировании заданий на программирование.
ГОСТ (СТ СЭВ) 19.201-78(1626-79). ЕСПД. Техническое задание. Требования к содержанию и оформлению (переиздан в ноябре 1987 г. с изм. 1)
Техническое задание (ТЗ) содержит совокупность требований к ПС и может использоваться как критерий проверки и приемки разработанной программы, поэтому достаточно полно составленное (с учетом возможности внесения дополнительных разделов) и принятое заказчиком и разработчиком ТЗ является одним из основополагающих документов проекта ПС.
Техническое задание должно содержать следующие разделы:
• введение;
• основания для разработки;
• назначение разработки;
• требования к программе или программному изделию;
• требования к программной документации;
• технико-экономические показатели;
• стадии и этапы разработки;
• порядок контроля и приемки;
• в техническое задание допускается включать приложения.
В зависимости от особенностей программы или программного изделия допускается уточнять содержание разделов, вводить новые разделы или объединять отдельные из них.
ГОСТ (СТ СЭВ) 19.101-77 (1626-79). ЕСПД. Виды программ и программных документов (переиздан в ноябре 1987 г. с изм. 1)
Устанавливает виды программ и программных документов для вычислительных машин, комплексов и систем независимо от их назначения и области применения.
Виды программ
| Вид программы | Определение |
| Компонент | Программа, рассматриваемая как единое целое, выполняющая законченную функцию и применяемая самостоятельно или в составе комплекса |
| Комплекс | Программа, состоящая из двух или более компонентов и (или) комплексов, выполняющих взаимосвязанные функции, и применяемая самостоятельно или в составе другого комплекса |
| Вид программного документа | Содержание программного документа |
| Спецификация | Состав программы и документации на нее |
| Ведомость держателей подлинников | Перечень предприятий, на которых хранят подлинники программных документов |
| Текст программы | Запись программы с необходимыми комментариями |
| Описание программы | Сведения о логической структуре и функционировании программы |
| Программа и методика испытаний | Требования, подлежащие проверке при испытании программы, а также порядок и методы их контроля |
| Техническое задание | Назначение и область применения программы, технические, технико-экономические и специальные требования, предъявляемые к программе, необходимые стадии и сроки разработки, виды испытаний |
| Пояснительная записка | Схема алгоритма, общее описание алгоритма и (или) функционирования программы, а также обоснование принятых технических и технико-экономических решений |
| Эксплуатационные документы | Сведения для обеспечения функционирования и эксплуатации программы |
Виды эксплуатационных документов
| Вид эксплуатационного документа | Содержание эксплуатационного документа |
| Ведомость эксплуатациионных документов | Перечень эксплуатационных документов на программу |
| Формуляр | Основные характеристики программы, комплектность и сведения об эксплуатации программы |
| Описание применения | Сведения о назначении программы, области применения, применяемых методах, классе решаемых задач, ограничениях для применения, минимальной конфигурации технических средств |
| Руководство системного программиста | Сведения для проверки, обеспечения функционирования и настройки программы на условия конкретного применения |
| Руководство программиста | Сведения для эксплуатации программы |
| Руководство оператора | Сведения для обеспечения процедуры общения оператора с вычислительной системой в процессе выполнения программы |
| Описание языка | Описание синтаксиса и семантики языка |
| Руководство по техническому обслуживанию | Сведения для применения тестовых и диагностических программ при обслуживании технических средств |
В зависимости от способа выполнения и характера применения программные документы подразделяются на подлинник, дубликат и копию (ГОСТ 2.102-68), предназначенные для разработки, сопровождения и эксплуатации программы.
Виды программных документов, разрабатываемых
на разных стадиях, и их коды
| Код вида докумен-та | Вид документа | Стадии разработки | |||
| Эскизный проект | Технический проект | Рабочий проект | |||
| компонент | комплекс | ||||
| - | Спецификация | - | - | ! | + |
| 05 | Ведомость держателей подлинников | - | - | - | ? |
| 12 | Текст программы | - | - | + | ? |
| Окончание | |||||
| Код вида докумен-та | Вид документа | Стадии разработки | |||
| Эскизный проект | Технический проект | Рабочий проект | |||
| компонент | комплекс | ||||
| 13 | Описание программы | - | - | ? | ? |
| 20 | Ведомость эксплуатационных документов | - | - | ? | ? |
| 30 | Формуляр | - | - | ? | ? |
| 31 | Описание применения | - | - | ? | ? |
| 32 | Руководство системного программиста | - | - | ? | ? |
| 33 | Руководство программиста | - | - | ? | ? |
| 34 | Руководство оператора | - | - | ? | ? |
| 35 | Описание языка | - | - | ? | ? |
| 46 | Руководство по техническому обслуживанию | - | - | ? | ? |
| 51 | Программа и методика испытаний | - | - | ? | ? |
| 81 | Пояснительная записка | ? | ? | - | - |
| 90-99 | Прочие документы | ? | ? | ? | ? |
Условные обозначения:
+ документ обязательный;
! документ обязательный для компонентов, имеющих самостоятельное применение;
? необходимость составления документа определяется на этапе разработки и утверждения технического задания;
- документ не составляют.
Допускается объединять отдельные виды эксплуатационных документов (за исключением ведомости эксплуатационных документов и формуляра). Необходимость объединения этих документов указывается в техническом задании. Объединенному документу присваивают наименование и обозначение одного из объединяемых документов. В объединенных документах должны быть приведены сведения, которые необходимо включать в каждый объединяемый документ.
ГОСТ 19.102-77. ЕСПД. Стадии разработки
Устанавливает стадии разработки программ и программной документации для вычислительных машин, комплексов и систем независимо от их назначения и области применения.
Стадии разработки, этапы и содержание работ
| Стадии разработки | Этапы работ | Содержание работ |
| Техническое задание | Обоснование необходимости разработки программы | Постановка задачи Сбор исходных материалов Выбор и обоснование критериев эффективности и качества разрабатываемой программы Обоснование необходимости проведения научно-исследовательских работ |
| Научно-исследовательские работы | Определение структуры входных и выходных данных Предварительный выбор методов решения задач Обоснование целесообразности применения ранее разработанных программ Определение требований к техническим средствам Обоснование принципиальной возможности решения поставленной задачи | |
| Разработка утверждение технического задания | Определение требований к программе Разработка технико-экономического обоснования разработки программы Определение стадий, этапов и сроков разработки программы и документации на нее Выбор языков программирования Определение необходимости проведения научно-исследовательских работ на последующих стадиях Согласование и утверждение технического задания | |
| Предварительная разработка структуры входных и выходных данных | ||
| Продолжение | ||
| Стадии разработки | Этапы работ | Содержание работ |
| Эскизный проект | Разработка эскизного проекта | Уточнение методов решения задачи Разработка общего описания алгоритма решения задачи Разработка технико-экономического обоснования |
| Утверждение эскизного проекта | Разработка пояснительной записки Согласование и утверждение эскизного проекта | |
| Технический проект | Разработка технического проекта | Уточнение структуры входных и выходных данных Разработка алгоритма решения задачи Определение формы представления входных и выходных данных Определение семантики и синтаксиса языка Разработка структуры программы Окончательное определение конфигурации технических средств |
| Утверждение технического проекта | Разработка плана мероприятий по разработке и внедрению программ Разработка пояснительной записки Согласование и утверждение технического проекта | |
| Рабочий проект | Разработка программы | Программирование и отладка программы |
| Разработка программной документации | Разработка программных документов в соответствии с требованиями ГОСТ 19.101-77 | |
| Испытания программы | Разработка, согласование и утверждение программы и методики испытаний Проведение предварительных государственных, межведомственных, приемосдаточных и других видов испытаний Корректировка программы и программной документации по результатам испытаний | |
| Окончание | ||
| Внедрение | Подготовка и передача программы | Подготовка и передача программы и программной документации для сопровождения и (или) изготовления Оформление и утверждение акта о передаче программы на сопровождение и (или) изготовление Передача в фонд алгоритмов и программ |
Примечания:
1) Допускается исключать вторую стадию разработки, а в технически обоснованных случаях — вторую и третью стадии. Необходимость проведения этих стадий указывается в техническом задании.
2) Допускается объединять, исключать этапы работ и (или) их содержание, а также вводить другие этапы работ по согласованию с заказчиком.
ГОСТ 19.103-77ЕСПД. Обозначение программ и программных документов
Программа и ее документ «Спецификация» имеют следующую структуру обозначения:
А.В.ХХХХХ-ХХ
152400095885001143000958850038100095885007620009588500
Номер издания (для программы)
Номер редакции (для документа)
152400014033500
Регистрационный номер
114300011239500
Код организации-разработчика
76200016065500
Код страны
3810005651500
Структура обозначения других программных документов:
А.В.ХХХХХ-ХХ XX ХХ-Х
23622005270500198120052705001447800527050091440052705003810005270500
Номер части документа
236220010096500
Номер документа данного вида
19812007302500
Код вида документа
14478004508500
Номер редакции документа
9144009334500
Общая часть обозначения программы
38100021780500и программных документов на нее
• Код страны-разработчика и код организации-разработчика присваивают в установленном порядке.
• Регистрационный номер присваивается в порядке возрастания, начиная с 00001 до 99999, для каждой организации-разработчика.
• Номер издания программы или номер редакции. Номер документа данного вида, номер части документа присваиваются в порядке возрастания с 01 до 99. (Если документ состоит из одной части, то дефис и порядковый номер части не указывают.)
• Номер редакции спецификации и ведомости эксплуатационных документов на программу должны совпадать с номером издания этой же программы.
ГОСТ 19.105-78 ЕСПД. Общие требования к программным документам
Настоящий стандарт устанавливает общие требования к оформлению программных документов для вычислительных машин, комплексов и систем независимо от их назначения и области применения и предусмотренных стандартами Единой системы программной документации (ЕСПД) для любого способа выполнения документов на различных носителях данных.
Программный документ может быть представлен на различных типах носителей данных и состоит из следующих условных частей:
• титульной;
• информационной;
• основной.
Правила оформления документа и его частей на каждом носителе данных устанавливаются стандартами ЕСПД на правила оформления документов на соответствующих носителях данных.
ГОСТ 19.106-78 ЕСПД. Требования к программным документам, выполненным печатным способом
Программные документы оформляют:
• на листах формата А4 (ГОСТ 2.301-68) при изготовлении документа машинописным или рукописным способом;
• допускается оформление на листах формата АЗ;
• при машинном способе выполнения документа допускаются отклонения размеров листов, соответствующих форматам А4 и АЗ, определяемые возможностями применяемых технических средств; на листах форматов А4 и А3, предусматриваемых выходными характеристиками устройств вывода данных, при изготовлении документа машинным способом;
• на листах типографических форматов при изготовлении документа
типографским способом.
Расположение материалов программного документа осуществляется в следующей последовательности:
титульная часть:.
• лист утверждения (не входит в общее количество листов документа);
• титульный лист (первый лист документа);
информационная часть:
• аннотация;
• лист содержания;
основная часть:
• текст документа (с рисунками, таблицами и т.п.);
• перечень терминов и их определений;
• перечень сокращений;
• приложения;
• предметный указатель;
• перечень ссылочных документов;
часть регистрации изменений:
• лист регистрации изменений.
Перечень терминов и их определений, перечень сокращений, приложения, предметный указатель, перечень ссылочных документов выполняются при необходимости.
Следующий стандарт ориентирован на документирование результирующего продукта разработки.
ГОСТ 19.402-78ЕСПД. Описание программы
Состав документа «Описание программы» в своей содержательной части может дополняться разделами и пунктами, почерпнутыми из стандартов для других описательных документов и руководств:
• ГОСТ 19.404-79 ЕСПД. Пояснительная записка;
• ГОСТ 19.502-78 ЕСПД. Описание применения;
• ГОСТ 19.503-79 ЕСПД. Руководство системного программиста;
• ГОСТ 19.504-79 ЕСПД. Руководство программиста;
• ГОСТ 19.505-79 ЕСПД. Руководство оператора.
Есть также группа стандартов, определяющая требования к фиксации всего набора программ и ПД, которые оформляются для передачи ПС. Они порождают лаконичные документы учетного характера и могут быть полезны для упорядочения всего хозяйства программ и ПД (ведь очень часто требуется просто навести элементарный порядок!). Есть и стандарты, определяющие правила ведения документов в «хозяйстве» ПС.
Надо также выделить ГОСТ 19.301-79 ЕСПД. Программа и методика испытаний, который (в адаптированном виде) может использоваться для разработки документов планирования и проведения испытательных работ по оценке готовности и качества ПС.
Наконец, последний по году принятия стандарт.
ГОСТ 19.701-90 ЕСПД. Схемы алгоритмов, программ, данных и систем. Обозначения условные графические и правила выполнения
Он устанавливает правила выполнения схем, используемых для отображения различных видов задач обработки данных и средств их решения и полностью соответствует стандарту ИСО 5807:1985.
Наряду с ЕСПД на межгосударственном уровне действуют еще два стандарта, также относящиеся к документированию ПС и принятые не так давно, как большая часть ГОСТ ЕСПД.
ГОСТ 19.781-90. Обеспечение систем обработки информации программное. Термины и определения
Разработан взамен ГОСТ 19.781-83 и ГОСТ 19.004-80 и устанавливает термины и определения понятий в области программного обеспечения систем обработки данных (СОД), применяемые во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.
4. Стандарты комплекса ГОСТ 34
ГОСТ 34 задумывался в конце 1980-х годов как всеобъемлющий комплекс взаимоувязанных межотраслевых документов. Мотивы и получившиеся результаты описаны ниже в «Особенностях» ГОСТ 34. Объектами стандартизации являются автоматизированные системы (АС) различных (любых!) видов и все виды их компонентов, а не только ПО и БД.
Комплекс рассчитан на взаимодействие заказчика и разработчика. Аналогично ISO12207 предусмотрено, что заказчик может разрабатывать АС для себя сам (если создаст для этого специализированное подразделение). Однако формулировки ГОСТ 34 не ориентированы на столь явное и в известном смысле симметричное отражение действий обеих сторон, как ISO 12207. Поскольку ГОСТ 34 в основном уделяет внимание содержанию проектных документов, распределение действий между сторонами обычно делается, отталкиваясь от этого содержания.
Из всех существующих и нереализованных групп документов будем основываться только на Группе 0 «Общие положения» и Группе 6 «Создание, функционирование и развитие АС». Наиболее популярными можно считать стандарты ГОСТ34.601-90 (Стадии создания АС), ГОСТ34.602-89 (ТЗ на создание АС) и методические указания РД 50-34.698-90 (Требования к содержанию документов). Стандарты предусматривают стадии и этапы выполнения работ по созданию АС, но не предусматривают сквозных процессов в явном виде.
Для общего случая разработки АС стадии и этапы ГОСТ 34 приведены в таблице.
| 1. ФТ - Формирование требований к АС | Обследование объекта и обоснование необходимости создания АС Формирование требований пользователя к АС Оформление отчета о выполненной работе и заявки на разработку АС (тактико-технического задания) |
| 2. РК - Разработка концепции АС | 2.1. Изучение объекта 2.2. Проведение необходимых научно- исследовательских работ 2.3. Разработка вариантов концепции АС, удовлетворяющей требованиям пользователя 2.4. Оформление отчета о выполненной работе |
| 3. ТЗ - Техническое задание на создание АС | 3.1. Разработка и утверждение технического задания на создание АС |
| 4. ЭП - Эскизный проект | 4.1. Разработка предварительных проект-ных решении по системе и ее частям 4.2. Разработка документации на АС и ее части |
| 5. ТП - Технический проект | 5.1. Разработка проектных решений по системе и ее частям 5.2. Разработка документации на АС и ее части 5.3. Разработка и оформление документа-ции на поставку изделии для комплекто-вания АС и (или) технических требований (технических заданий) на их разработку 5.4. Разработка заданий на проектирование в смежных частях проекта объекта автоматизации |
| 6. РД - Рабочая документация | 6.1. Разработка рабочей документации на систему и ее части 6.2. Разработка или адаптация программ |
| 7. ВД - Ввод в действие | 7.1. Подготовка объекта автоматизации к вводу АС в действие 7.2. Подготовка персонала 7.3. Комплектация АС поставляемыми изделиями (программными и техническими средствами, программно-техническими комплексами, информационными изделиями) |
| Окончание | |
| 7.4. Строительно-монтажные работы 7.5. Пуско-наладочные работы 7.6. Проведение предварительных испытаний 7.7. Проведение опытной эксплуатации 7.8. Проведение приемочных испытаний | |
| 8. Сп - Сопровождение АС | 8.1. Выполнение работ в соответствии с гарантийными обязательствами 8.2. Послегарантийное обслуживание |
Описано содержание документов, разрабатываемых на каждом этапе. Это определяет потенциальные возможности выделения на содержательном уровне сквозных работ, выполняемых параллельно или последовательно (то есть по сути — процессов), и составляющих их задач. Такой прием может использоваться при построении профиля стандартов ЖЦ проекта, включающего согласованные подмножества стандартов ГОСТ 34 и ISO12207.
Главный мотив: разрешить проблему «вавилонской башни».
В 1980-х годах сложилось положение, при котором в различных отраслях и областях деятельности использовалась плохо согласованная или несогласованная НТД — нормативно-техническая документация. Это затрудняло интеграцию систем, обеспечение их эффективного совместного функционирования. Действовали различные комплексы и системы стандартов, устанавливающие требования к различным видам АС.
Практика применения стандартов показала, что в них применяется по существу (но не по строгим определениям) единая система понятий, есть много общих объектов стандартизации, однако требования стандартов не согласованы между собой, имеются различия по составу и содержанию работ, различия по обозначению, составу, содержанию и оформлению документов и пр.
Конечно, эта ситуация отчасти отражала и естественное многообразие условий разработки АС, целей разработчиков, применяемых подходов и методик.
В этих условиях можно было провести анализ такого многообразия и далее поступить, например, одним из двух во многом противоположных способов:
• выработать одну обобщенную понятийную и терминологическую систему, общую схему разработки, общий набор документов с их содержанием и определить их как обязательные для всех АС;
• определить также одну общую понятийную и терминологическую систему, обобщенный комплекс системных требований, набор критериев качества, но предоставить максимальную свободу в выборе схемы разработки, состава документов и других аспектов, наложив только минимум обязательных требований, которые позволяли бы:
— определять уровень качества результата;
— выбирать те конкретные методики (с их моделями ЖЦ, набором документов и др.), которые наиболее подходят к условиям разработки и соответствуют используемым информационным технологиям;
— работать, таким образом, с минимальными ограничениями эффективных действий проектировщика АС.
Разработчики комплекса стандартов 34 выбрали способ, близкий к первому из указанных выше, т.е. пошли по пути, более близкому к схемам конкретных методик, чем к стандартам типа ISO12207. Тем не менее благодаря общности понятийной базы стандарты остаются применимыми в весьма широком диапазоне случаев.
Степень адаптивности формально определяется возможностями:
• опускать стадию эскизного проектирования и объединять стадии «Технический проект» и «Рабочая документация»;
• опускать этапы, объединять и опускать большинство документов и их разделов;
• вводить дополнительные документы, разделы документов и работы;
• динамически создавая так называемые ЧТЗ — частные технические задания — достаточно гибко формировать ЖЦ АС; как правило, этот прием используется на уровне крупных единиц (подсистем, комплексов), ради которых считается оправданным создавать ЧТЗ, однако нет никаких существенных оснований сильно ограничивать этот способ управления ЖЦ.
Стадии и этапы, выполняемые организациями — участниками работ по созданию АС, устанавливаются в договорах и техническом задании, что близко к подходу ISO.
Введение единой, достаточно качественно определенной терминологии, наличие достаточно разумной классификации работ, документов, видов обеспечения и т.д., безусловно, полезно. ГОСТ 34 способствует более полной и качественной стыковке действительно разных систем, что особенно важно в условиях, когда разрабатывается все больше сложных комплексных АС, например, типа САD-САМ, включающих в свой состав АСУТП, АСУП, САПР-конструктора, САПР-технолога, АСНИ и другие системы.
Определено несколько важных положений, отражающих особенности АС как объекта стандартизации, например: «в общем случае АС состоит из программно-технических (ПТК), программно-методических (ПМК) комплексов и отдельных компонентов организационного, технического, программного и информационного обеспечения».
Разделение понятий ПТК и АС закрепляло принцип, по которому АС есть не «ИС с БД», но:
• «организационно-техническая система, обеспечивающая выработку решений на основе автоматизации информационных процессов в различных сферах деятельности (управление, проектирование, производство и т.д.) или их сочетаниях» (по РД 50-680-88), что особенно актуально в аспектах бизнес-реинжиниринга;
• «система, состоящая из персонала и комплекса средств автоматизации его деятельности, реализующая информационную технологию выполнения установленных функций» (по ГОСТ 34.003-90).
Эти определения указывают на то, что АС — это в первую очередь персонал, принимающий решения и выполняющий другие управляющие действия, поддержанный организационно-техническими средствами.
Степень обязательности:
• прежняя полная обязательность отсутствует, материмы ГОСТ 34 по сути стали методической поддержкой, причем чаще для заказчиков, имеющих в стандарте набор требований к содержанию ТЗ и проведению испытаний АС. При этом польза ГОСТ 34 может многократно возрасти в случае их более гибкого использования при формировании профиля ЖЦ АС.
Ключевым документом взаимодействия сторон является ТЗ — техническое задание на создание АС. ТЗ — основной исходный документ для создания АС и его приемки, ТЗ определяет важнейшие точки взаимодействия заказчика и разработчика. При этом ТЗ разрабатывает организация-разработчик (по ГОСТ 34.602-89), но формально выдает ТЗ разработчику заказчик (по РД 50-680-88).
5. Государственные стандарты РФ (ГОСТ Р)
В РФ действует ряд стандартов в части документирования ПС, разработанных на основе прямого применения международных стандартов ИСО. Это — самые «свежие» по времени принятия стандарты. Некоторые из них прямо адресованы руководителям проекта или директорам информационных служб. Вместе с тем они неоправданно малоизвестны в среде профессионалов. Вот их представление.
ГОСТ Р ИСО/МЭК 9294-93. Информационная технология. Руководство по управлению документированием программного обеспечения
Стандарт полностью соответствует международному стандарту ИСО/ МЭК ТО 9294:1990 и устанавливает рекомендации по эффективному управлению документированием ПС для руководителей, отвечающих за их создание. Цель стандарта — оказание помощи в определении стратегии документирования ПС; выборе стандартов по документированию; выборе процедур документирования; определении необходимых ресурсов; составлении планов документирования.
ГОСТ Р ИСО/МЭК 9126-93. Информационная технология. Оценка программной продукции. Характеристики качества и руководства по их применению
Стандарт полностью соответствует международному стандарту ИСО/ МЭК 9126:1991. В его контексте под характеристикой качества понимается «набор свойств (атрибутов) программной продукции, по которым ее качество описывается и оценивается». Стандарт определяет шесть комплексных характеристик, которые с минимальным дублированием описывают качество ПС (ПО, программной продукции):
функциональные возможности;
надежность;
практичность;
эффективность;
сопровождаемость;
мобильность.
Эти характеристики образуют основу для дальнейшего уточнения и описания качества ПС.
ГОСТ Р ИСО 9127-94. Системы обработки информации. Документация пользователя и информация на упаковке для потребительских программных пакетов
Стандарт полностью соответствует международному стандарту ИСО 9127:1989. В контексте настоящего стандарта под потребительским программным пакетом понимается «программная продукция, спроектированная и продаваемая для выполнения определенных функций; программа и соответствующая ей документация, упакованные для продажи как единое целое». Под документацией пользователя понимается документация, которая обеспечивает конечного пользователя информацией по установке и эксплуатации ПП. Под информацией на упаковке понимают информацию, воспроизводимую на внешней упаковке ПП. Ее цель — предоставление потенциальным покупателям первичных сведений о ПП.
ГОСТ Р ИСО/МЭК 8631-94. Информационная технология. Программные конструктивы и условные обозначения для их представления
Описывает программные конструктивы, состоящие из набора одной или более процедурных частей и управляющей части, которая может быть задана неявно представленным процедурным алгоритмом.
6. Процессы жизненного цикла программных средств
(ГОСТ Р ИСО/МЭК 12207-99)
Первая редакция ISO/IЕС 12207: 1995-08-01 подготовлена в 1995г. объединенным техническим комитетом ISO/IЕС JТС1 «Информационные технологии, подкомитет SC7, проектирование программного обеспечения».
В 1999 г. он введен в России и странах СНГ - ГОСТ Р ИСО/МЭК 12207:99.
По определению, ISO 12207 — базовый стандарт процессов ЖЦ ПО, ориентированный на различные (любые!) виды ПО и типы проектов АС, куда ПО входит как часть. Стандарт определяет стратегию и общий порядок в создании и эксплуатации ПО, он охватывает ЖЦ ПО от концептуализации идей до завершения ЖЦ.
Очень важные ЗАМЕЧАНИЯ СТАНДАРТА:
1) процессы, используемые во время ЖЦ ПО, должны быть совместимы с процессами, используемыми во время ЖЦ АС. (Отсюда понятна целесообразность совместного использования стандартов на АС и на ПО);
2) добавление уникальных или специфических процессов, действий и задач должно быть оговорено в контракте между сторонами. Контракт понимается в широком смысле: от юридически оформленного контракта до неформального соглашения, соглашение может быть определено и единственной стороной как задача, поставленная самому себе;
3) стандарт принципиально не содержит конкретных методов действий, тем более — заготовок решений или документации. Он описывает архитектуру процессов ЖЦ ПО, но не конкретизирует в деталях, как реализовать или выполнить услуги и задачи, включенные в процессы, не предназначен для предписывания имени, формата или точного содержимого получаемой документации. Решения такого типа принимаются использующим стандарт.
ОПРЕДЕЛЕНИЯ СТАНДАРТА:
1. Система — комплекс, состоящий из процессов, технических и программных средств, устройств и персонала, обладающий возможностью удовлетворять установленным потребностям или целям.
2. Модель жизненного цикла — структура, состоящая из процессов, работ и задач, включающих в себя разработку, эксплуатацию и сопровождение программного продукта, охватывающая жизнь системы от установления требований к ней до прекращения ее использования. Множество процессов и задач сконструировано так, что возможна их адаптация в соответствии с проектами ПО. Процесс адаптации — процесс исключения процессов, видов деятельности и задач, не применимых в конкретном проекте. Степень адаптивности — максимальная.
3. Квалификационное требование — набор критериев или условий, которые должны быть удовлетворены для того, чтобы квалифицировать программный продукт на соответствие установленным требованиям и готовность к использованию в заданных условиях эксплуатации.
Стандарт не предписывает конкретную модель ЖЦ или метод разработки ПО, но определяет, что стороны — участники использования стандарта ответственны за выбор модели ЖЦ для проекта ПО, за адаптацию процессов и задач стандарта к этой модели, за выбор и применение методов разработки ПО, за выполнение действий и задач, подходящих для проекта ПО.
Стандарт ISO 12207 равносильно ориентирован на организацию действий каждой из двух сторон: поставщик (разработчик) и покупатель (пользователь); может быть в равной степени применен, когда обе стороны — из одной организации.
Каждый процесс ЖЦ разделен на набор действий, каждое действие — на набор задач. Очень важное отличие ISO: каждый процесс, действие или задача инициируются и выполняются другим процессом по мере необходимости, причем нет заранее определенных последовательностей (естественно, при сохранении логики связей по исходным сведениям задач и т.п.). Все процессы жизненного цикла изображены на рис. 1.
В стандарте ISO 12207 описаны:
1) пять основных процессов ЖЦ ПО:
• процесс приобретения. Определяет действия предприятия-покупателя, которое приобретает АС, программный продукт или сервис ПО;
• процесс поставки. Определяет действия предприятия-поставщика, снабжающего покупателя системой, программным продуктом или сервисом ПО;
• процесс разработки. Определяет действия предприятия-разработчика, которое разрабатывает принцип построения программного изделия и программный продукт;
• процесс функционирования. Определяет действия предприятия-оператора, обеспечивающего обслуживание системы (а не только ПО) в процессе ее функционирования в интересах пользователей. В отличие от действий, определяемых разработчиком в инструкциях по эксплуатации (эта деятельность разработчика предусмотрена во всех трех рассматриваемых стандартах), также определяются действия оператора по консультированию пользователей, получению обратной связи и т.д., которые он планирует сам и берет на себя соответствующие обязанности;
• процесс сопровождения. Определяет действия персонала сопровождения, который обеспечивает сопровождение программного продукта, что представляет собой управление модификациями программного продукта, поддержку его текущего состояния и функциональной пригодности, включает в себя инсталляцию и удаление программного изделия из состава вычислительной системы;
Рис. 1. Процессы жизненного цикла программных средств
2) восемь вспомогательных процессов, которые поддерживают реализацию другого процесса, будучи неотъемлемой частью всего ЖЦ программного изделия, и обеспечивают должное качество проекта ПО:
• решения проблем;
• документирования;
• управления конфигурацией;
• гарантирования качества, использующий результаты остальных процессов группы обеспечения качества, в которую входят:
- верификация;
- аттестация;
- совместная оценка;
- аудит;
3) четыре организационных процесса:
• управления;
• создания инфраструктуры;
• усовершенствования;
• обучения.
К ним примыкает особый процесс адаптации, определяющий основные действия, необходимые для адаптации стандарта к условиям конкретного проекта.
Под процессом усовершенствования здесь понимается не усовершенствование АС или ПО, а улучшение самих процессов приобретения, разработки, гарантирования качества и т.п., реально осуществляемых в организации.
Каких-либо этапов, фаз, стадий не предусмотрено, что дает описываемую ниже степень адаптивности.
Динамический характер стандарта определяется способом определения последовательности выполнения процессов и задач, при котором один процесс при необходимости вызывает другой или его часть.
Примеры:
• выполнение процесса приобретения в части анализа и фиксации требований к системе или ПО может вызывать исполнение соответствующих задач процесса разработки;
• в процессе поставки поставщик должен управлять субподрядчиками согласно процессу приобретения и выполнять верификацию и аттестацию по соответствующим процессам;
• сопровождение может требовать развития системы и ПО, что выполняется по процессу разработки.
Такой характер позволяет реализовывать любую модель ЖЦ.
При выполнении анализа требований к ПО предусмотрены 11 классов характеристик качества, которые используются позже при гарантировании качества.
При этом разработчик должен установить и документировать как требования к программному обеспечению:
1) функциональные и возможные спецификации, включая исполнение, физические характеристики и условия среды эксплуатации, при которых единица программного обеспечения должна быть выполнена;
2) внешние связи (интерфейсы) с единицей программного обеспечения;
3) требования квалификации;
4) спецификации надежности, включая спецификации, связанные с методами функционирования и сопровождения, воздействия окружающей среды и вероятностью травмы персонала;
5) спецификации защищенности;
6) человеческие факторы спецификаций по инженерной психологии (эргономике), включая связанные с ручным управлением, взаимодействием человека и оборудования, ограничениями на персонал и областями, нуждающимися в концентрированном человеческом внимании, которые являются чувствительными к ошибкам человека и обучению;
7) определение данных и требований базы данных;
8) установочные и приемочные требования поставляемого программного продукта в местах функционирования и сопровождения (эксплуатации);
9) документация пользователя;
10) работа пользователя и требования выполнения;
11) требования сервиса пользователя.
(Интересно и важно, что эти и аналогичные характеристики хорошо корреспондируются с характеристиками АС, предусматриваемыми в ГОСТ 34 по видам обеспечения системы.)
Стандарт содержит предельно мало описаний, направленных на проектирование БД. Это можно считать оправданным, так как разные системы и разные прикладные комплексы ПО могут не только использовать весьма специфические типы БД, но и не использовать.
Итак, ISO 12207 имеет набор процессов, действий и задач, охватывающий наиболее широкий спектр возможных ситуаций при максимальной адаптируемости.
Он показывает пример того, как должен строиться хорошо организованный стандарт, содержащий минимум ограничений (принцип «нет одинаковых проектов»). При этом детальные определения процессов, форм документов и т.п. целесообразно выносить в различные функциональные стандарты, ведомственные нормативные документы или фирменные методики, которые могут быть использованы или не использованы в конкретном проекте.
По этой причине центральным стандартом, положения которого берутся за начальный «стержневой» набор положений в процессе построения профиля стандартов ЖЦ для конкретного проекта, полезно рассматривать именно ISO 12207. Этот «стержень» может задавать модель ЖЦ ПО и АС, принципиальную схему гарантирования качества, модель управления проектом.
Практики используют еще один путь: сами переводят и используют в своих проектах современные стандарты на организацию ЖЦ ПС и их документирование. Но этот путь страдает как минимум тем недостатком, что разные переводы и адаптации стандартов, сделанные разными разработчиками и заказчиками, будут отличаться массой деталей. Эти отличия неизбежно касаются не только наименований, но и их содержательных определений, вводимых и используемых в стандартах. Таким образом, на этом пути неизбежно постоянное возникновение путаницы, а это прямо противоположно целям не только стандартов, но и любых грамотных методических документов.
7. Создание и сопровождение программных средств и информационных систем
Констатация того, что программные разработки не укладываются в сроки и бюджет, а качество производимого продукта оставляет желать лучшего, стала общим фактом. То, что возможный путь решения проблем лежит в упорядочении процессов разработки на основе впитавших в себя мировой опыт стандартов, менее известно, а то, что эти стандарты можно освоить и с пользой применять на небольших отечественных предприятиях, верят единицы.
Рассмотрим возможность применения схематической интерпретации базовых элементов стандарта SPICE (Спайс).
Большинство стандартов, даже будучи международными, имеют американское происхождение. Отечественные программисты, работающие на американских заказчиков, уже обратили внимание на национальные особенности стилей мышления. Американец большей частью мыслит индуктивно, собирая факты и складывая их один за другим, мало заботясь об их упорядоченности (корова, белая корова, коза, теленок...). Нам же, по-видимому, вследствие математического тренинга, пройденного еще в средней школе, необходима некая общая схема (вид — пол — возрастная группа — цвет). К сожалению, многие перечни (на сотни пунктов) в стандартах выглядят подобным образом. Для того, чтобы стандарт прижился на отечественной почве, необходимо его не просто перевести, но и представить в некоторой структурно упорядоченной форме.

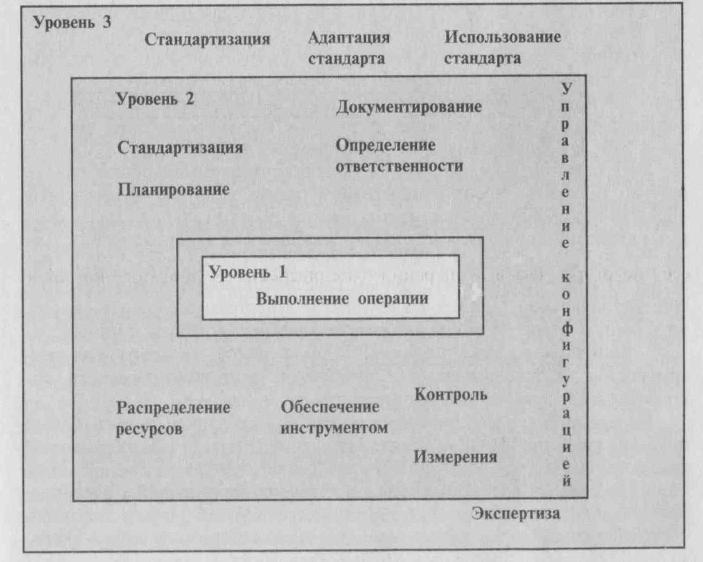

Схематически интерпретируем базовые элементы стандарта SPICE (Software Process Improvement Capability dEtermination), официально именуемого ISO/IEC TR 15504 — «Оценка и аттестация зрелости процессов создания и сопровождения программных средств и информационных систем». В отличие от других стандартов ISO, он открыт (см. http://www.sqi.gu.edu.au/spice).
Стандартов, регламентирующих программные процессы и качество программ, а также способы их усовершенствования, довольно много.
SPICE — попытка объединить наиболее значимые из них. Это прежде всего:
ISO 12207, регламентирующий процессы жизненного цикла программного обеспечения;
СММ, определяющий модель зрелости процесса разработки ПО;
стандарты серии ISO 9000, рассматривающие проблемы управления качеством,
а также ряд национальных стандартов и нормативов крупных компаний. В результате, несмотря на отсылки к смежным стандартам ISO, при уточнении деталей объем SPICE превысил 500 страниц. Если же учесть, что являющаяся сердцевиной стандарта модель программных процессов содержит перечни и таблицы в сотни пунктов, то становится понятно, почему его сторонятся менеджеры проектов.
Основные цели SPICE — помощь потребителям (заказчикам) программной продукции в выборе надежного поставщика и поддержка поставщика (разработчика) в его стремлении усовершенствовать процессы разработки.
Для достижения поставленной цели предлагается оценить, как ведется работа. Оценка, в свою очередь, производится путем сравнения с эталонной моделью (фактически той же, но несколько менее детальной, что и в ISO 12207). Рассмотрим модель и оценочные показатели, на основе которых производится сравнение: это, с одной стороны, наиболее сложные, а с другой — ключевые для понимания стандарта в целом компоненты. Остальное в основном связано с установкой рейтингов, подбором команды оценщиков и т.п., все это наглядно и толково сопровождается иллюстративными примерами из жизни и более связано с общими проблемами управления, чем со спецификой программирования.
Предваряя рассмотрение, необходимо сделать замечание относительно терминологии. Впервые встречающиеся русскоязычные термины из стандарта выделены курсивом, а вводимые классификационные термины при первом упоминании подчеркнуты.
Эталонная модель SPICE. Деятельность по созданию и приобретению программного продукта или услуги в соответствии с эталонной моделью SPICE представляет собой взаимодействующие процессы без каких-либо ограничений на последовательность. Каждый процесс должен включать в себя некоторые базовые операции (base practice). Процессы оцениваются в зависимости от степени организации (управления):
• 0 — не выполняется;
• 1 — выполняется неформально;
• 2 — планируется и контролируется;
• 3 — четко определяется;
• 4 — количественно регулируется;
• 5 — постоянно совершенствуется.
Для того чтобы оценить уровень процесса, проверяется наличие у него некоторых общих свойств, формулируемых в терминах обобщенных операций (generic practice). Такая операция представляет собой действия, уместные для любого процесса: выполнение, планирование, фиксация состояния, подготовка методики, использование количественных оценок, обучение персонала, распределение ответственности и т.п.
В SPICE заявлена наглядная форма, иллюстрирующая отношения процессов и их базовых операций к обобщенным операциям. Форма представляет собой таблицу, в столбцах которой размещаются категория процесса, потребитель, а в строках — уровень, общие свойства, обобщенная операция. Тот факт, что некоторый процесс X использует обобщенную операцию Y (крестик на пересечении соответствующего столбца и строки), означает наличие определенной базовой операции в этом процессе. К сожалению, в стандарте не дается заполненной таблицы. Вместо этого базовые операции приведены списками для соответствующих процессов. Ясное сопоставление базовых операций обобщенным отсутствует. Более того, некоторые из обобщенных операций вынесены в базовые операции служебных (supporting) процессов (документирование, управление конфигурациями и др.). По-видимому, исторически сложившийся и унаследованный из ранних стандартов список базовых операций не был упорядочен в соответствии с позднее выдвинутой наглядной и компактной двумерной формой.
В более наглядной форме уровни возможностей процессов можно представить охватывающими операцию слоями операций, способствующих ее успеху (рис. 2).
Рис. 2. Уровни процессов
В качестве центральной может быть рассмотрена любая операция, как непосредственно связанная с разработкой программы, так и из окружающих ее слоев. Например, операция контроля требует документирования, обеспечения инструментом, ресурсами и т.д. Таким образом, предложенная модель определяет значительно более широкий спектр операций, чем список базовых операций SPICE; в частности, возможны стандарты на разработку стандартов или контроль операций контроля. На практике (особенно в начале упорядочения) вполне хватает и одной итерации.
Модель была бы более наглядной, если бы в качестве обобщенной операции была выделена операция «Обеспечение связи/коммуникации». Чрезвычайно важным свойством SPICE является то, что вслед за ISO 12207 в явной форме рассмотрены проблемы взаимоотношения различных сторон. Обсуждение контракта, приемка-сдача готового продукта, определение взаимоотношений между разработчиками, информирование об изменениях, а также многие другие операции — конкретные формы реализации этой операции. Такого рода операции уместно отнести ко второму уровню возможностей.
Рабочие продукты SPICE. Основным инструментом оценки процессов в соответствии со SPICE являются их показатели (process indicators). Для оценки адекватности процесса или операции предлагается исследовать наличие и содержание рабочих продуктов (work product), составляющих его вход/выход. К сожалению, как список рабочих продуктов (состоит из 109 неупорядоченных пунктов), так и двадцатистраничная таблица соответствия «базовая операция — входные/выходные рабочие продукты» в SPICE представлены в неудобоваримом сложном виде.
Усугубляет ситуацию то, что часть из перечисляемых в общем списке рабочих продуктов носит конкретный характер, а другие представляют обобщенные свойства. В частности, имеется рабочий продукт под названием «Рабочий продукт», а есть «План вообще» и конкретные планы. Для того чтобы понять, какие рабочие продукты используются в SPICE, разумно их классифицировать, причем классифицировать в двух смыслах: общеметодическом (разбить на группы) и в программистском (сопоставить общую структуру и единообразные механизмы работы с ними).
1. Инженерные рабочие продукты. Первую группу, очевидную для программистов, не сталкивавшихся с проблемами управления проектами, составляют инженерные рабочие продукты.
Цель разработки в соответствии со SPICE — создание Системы. Очень полезное свойство SPICE — явное разделение Системы и Программного продукта (Software). Собственно Программный продукт составляет лишь часть Системы, в которую, кроме того, входят оборудование, персонал, средства инфраструктуры. Разработчики с советским стажем вспомнят соответствующие этому разделению стандарты на автоматические системы и программное обеспечение. SPICE выделяет в целевые рабочие продукты некоторые части Системы (Компонент системы, Интегрированный программный продукт, Клиентская документация, Тестовый план клиентской документации).
Чтобы достичь поставленной цели, разработка (инженерные процессы) детализирует и формализует исходную информацию, закрепляя промежуточные результаты в рабочих продуктах, озаглавленных Требования, Проект (Design) [Общий/Детальный (High/Low Level)].
В SPICE перечислены не все возможные инженерные рабочие продукты, причем это касается не только иерархии целевой Системы, представленной избранными компонентами, но и промежуточных документов. Например, выделяется Проект Базы данных (Database Design), но ничего не говорится относительно целевой Базы данных и относительно проектов, выделяемых компонентов Системы. Полную картину всех возможных инженерных продуктов может представить таблица, в строках которой перечисляются элементы иерархии целевой Системы, а в графах — уровни разработки (Требования, Проекты, Реализация). Клетки таблицы будут соответствовать возможным рабочим продуктам.
2. Управленческие рабочие продукты. Создание (приобретение) программного продукта проводится группой людей в некоторые сроки с использованием определенного оборудования. Выделение работ, сроков, распределение между персоналом, обеспечение ресурсами — все это фиксируют управленческие рабочие продукты: Планы, Графики, Обязательства и пр. Рабочие продукты этого класса являются результирующими для операций, соотнесенных с обобщенными операциями Планирование, Определение ответственности, Распределение ресурсов.
3. Оперативные рабочие продукты. Оперативные рабочие продукты — документы, фиксирующие некоторые факты, в частности, как соотносится текущее состояние разрабатываемых продуктов и их окружения с ожидаемым, наличие дефектов, проблем, запросов на изменение, предложений, ответов и пр. В терминах SPICE — это прежде всего всевозможные Записи (Records), а также Отчеты (Reports), Протоколы собраний и т.д., которые можно рассматривать как агрегаты Записей. Запись содержит определенное число полей, большинство из которых имеет четко очерченный набор значений. Часть из них определяет контекст: дату, автора, ссылочные документы (продукты). Другие представляют оценочные значения, причем, чтобы обеспечить однозначность в интерпретации (избежать сравнения «неплохой» с «нормальный»), необходима нормативная регламентация используемых значений. С точки зрения обобщенных операций оперативные рабочие продукты прежде всего представляют результаты Контроля. Суть оперативных рабочих продуктов — в передаче информации для сведения (принятия решения, исправления, ответа) от одного лица к другому (другим), а также ее фиксации (для памяти). Таким образом, они составляют предмет опеки для выделенных нами операций коммуникации.
4. Нормативно-методические рабочие продукты. Создание не только отдельных полей оперативных документов, но и любых рабочих продуктов будет эффективным, если предоставить для него соответствующую нормативно-методическую поддержку. Нормативно-методические рабочие продукты определяют стандарты содержания и оформления остальных рабочих продуктов, а также стратегию и регламент выполнения работ по их созданию. К ним можно отнести все документы, озаглавленные: Стандарт, Методология, Политика, Стратегия, Измерение.
5. Конфигурационные рабочие продукты. Состав сложных рабочих продуктов, история их изменения, а также информационные и причинно-следственные связи между ними задаются при помощи конфигурационных рабочих продуктов. Они озаглавливаются: Список, Отображение (Mapping). С конфигурационными рабочими продуктами имеют дело не только операции Управления конфигурацией систем в том смысле, в котором они упоминаются в SPICE, но и все операции, для которых существен сложный состав рабочих продуктов.
6. Инструментальные рабочие продукты. В качестве входных/выходных продуктов для базовых операций в SPICE перечислен ряд инструментальных рабочих продуктов (инструментов): Коммуникационный механизм, Хранилище повторно используемых объектов, Средства управления конфигурацией систем. Представленный список, конечно же, не исчерпывает всех используемых в разработке инструментов, но выделяет наиболее важные с точки зрения оценки организованности проведения работ.
Перечислим отношения между рабочими продуктами: обобщение — конкретизация; целое — часть; исходный — результирующий документ операции; предыдущая — следующая версия/вариант; задание — результат выполнения задания; объект — результат контроля; методика — результат применения методики; инструмент — формируемый инструментом продукт.
Первые два неявно наблюдались уже в исходном списке SPICE (например, План — План Проекта, Система — Компонент). Все остальные представляют различные варианты явно определяемого SPICE отношения вход-выход базовой операции. Такое разделение позволяет существенно упростить описание соответствующих операций и в то же время создает условия для более полного отражения функционирования программных процессов. В частности, появляется возможность отследить для каждой операции, как формулируется задание, контролируется результат, какие методики и инструменты используются.
Большинство программных процессов организуются как действия над рабочими продуктами:
• разработка (проектирование, реализация или изменение);
• контроль (рассмотрение, оценка, верификация, тестирование, аудит);
• коммуникация (распространение, согласование, инсталляция, замена);
• отслеживание (мониторинг);
• хранение (формирование версий и историй, обеспечение доступа).
Оставшиеся действия — это действия с персоналом (подбор, обучение, управление) и оборудованием (приобретение/подготовка и обеспечение работоспособности).
В операциях (в том числе в базовых операциях SPICE) возможно присутствие нескольких действий при превалировании одного. Например, при создании некоторого продукта может выявиться наличие дефектов в исходных данных, что соответствует их контролю. Действия по разработке характерны для инженерных процессов, планированию, подготовке методик, инструментов. Их результат подвергается изменениям.
Результат действий по контролю, под которыми понимается не только аудит или обсуждение (review), но и тестирование, представляет факты, фиксируемые здесь и сейчас. Он сохраняется, рассылается, по изменению уже не подлежит. В случае тестирования тестовые примеры и сценарии рассматриваются как компоненты нормативно-методического обеспечения, подлежащие разработке специальной операцией.
На рис. 3 представлены операции разработки и контроля, пунктиром отмечены отношения между рабочими продуктами.
Рис. 3. Операции разработки и контроля:
а) — отношения: операция разработки — рабочий продукт
б) — отношения: операция контроля — рабочий продукт
Классификация рабочих продуктов, определение их отношений, а также дифференциация входов-выходов базовых операций имеют своей целью не только создание базы для структурированного изложения SPICE, но и наглядного пособия, призванного помочь практикам-программистам анализировать свою работу.
Многие программисты пользуются объектно-ориентированными языками значительно успешнее, чем языком естественным. Когда, пытаясь навести порядок в потоке экстремальных ситуаций в программировании, менеджер проекта предлагает зафиксировать задания в проектном списке, обычно выдается текст, состоящий в основном из английских аббревиатур расширений файлов вместо схемы: «Дано — требуется осуществить». Необходимо исходный документ X с помощью версии N обработать так, чтобы получить результирующий документ Y версии М, который отвечал бы запросам на изменения Z1, Z2, ... Результирующий документ должен соответствовать стандарту S версии К, а при разработке должен использоваться инструмент I конфигурации IС версии J. Такая запись позволяет точно и полно описать ситуацию.
Стандарт SPICE может быть представлен в структурированной компактной форме. Тогда накопленные в нем рекомендации и типовые решения, способствующие успеху программных разработок, могут эффективнее применяться участниками проектов. Основным препятствием для этого является отсутствие единой терминологии. Отдельные переводы не помогают, пока не появится некий консорциум заинтересованных лиц, организаций, в том числе государственных, который мог бы обсудить, согласовать общий глоссарий.
Следующим шагом на пути внедрения стандарта должно стать выделение специализированных организаций, осуществляющих обучение и консультации. Наивно полагать, что заваленные текущими проблемами менеджеры проектов самостоятельно его освоят. Нужны стимулы и мероприятия на уровне организации. Чем дальше в рынок, тем больше таких стимулов. Типичный пример: если заказчик не доволен принимаемым продуктом, а поставщик считает, что он сделал работу наилучшим образом, значит, в контракте не был четко оговорен критерий приемки. Поставщик тратит лишние ресурсы и нервы на выправление ситуации, заказчик следующий проект делает в другом месте.
Наконец, ключевую проблему — повышение общей культуры программистской работы — необходимо решать на уровне воспитания, вводя соответствующие курсы в программы обучения. К сожалению, никто не рассказывает студентам о том, как трудно взаимодействовать с заказчиком, сколь неоднозначны могут быть слова и как быстро они забываются, сколько рисков таит в себе программная разработка и как с этим всем бороться, в том числе, опираясь на опыт мировых стандартов.
8. Рекомендации по выбору базовых стандартов
Есть ряд причин, стимулировавших разработку новых поколений стандартов. SPC (Software Productivity Consortium) относит к ним «трудность гармоничного сочетания и интеграции таких дисциплин, как наука, проектирование, менеджмент и финансы». Не менее важны причины, характерные для новейшего времени: резко возросшая изменчивость условий работы систем и требований к ним, возросшее многообразие условий их разработки и сопровождения, распределенность и глобализация систем, и даже текучесть кадров ИТ-специалистов в условиях, когда программист, отладчик или системный инженер стали массовыми профессиями [42].
SPC отмечает, что в этих условиях понадобились новые базовые стандарты типа framework, созданные для того, чтобы «улучшить общение и кооперацию между разными дисциплинами и вспомогательными системами, чтобы создавать, использовать [системы] и руководить [этими процесса-ми] в интегрированном, согласованном стиле».
В то же время SPC указывает на избыточное число основополагающих стандартов такого типа и уровня, характеризуя ситуацию словом трясина (quagmire), и делает ряд предупреждений и рекомендаций. Обращается внимание на то, что в разных стандартах происходит консолидация моделей (в первую очередь модели процессов), что при этом объем моделей растет (не только за счет описания большего числа процессов, но и за счет приведения дополнительных рекомендаций по применению), а также что использование новых моделей и передового опыта по трудоемкости сравнимо с накоплением собственных «уроков».
SPC выделяет тот минимум стандартов на процессы проектирования, который рекомендуется взять за основу. В их число включены ISO/IEC 12207, ISO/IEC 15288 СD2, ISO 15504 (SPICE), EIA/ANSI 632, EIA/IS 731 (SECM), TickIT:
• ISO/IЕС 12207, Information technologi — Software life cycle processes. 1995;
• ISO/IЕС ТR 15271, Information technologi – Guide for ISO/IЕС 12207. 1998. (Стандарт ISO/IЕС 12207 оказал революционизирующее влияние на многие другие НД, в том числе на стандарты моделей системного проектирования: процессы жизненного цикла систем, модель зрелости процессов);
• ЕIА/АNSI 632, Processes for Engineering а Sistem. 1999. (Этот стандарт не только заменил ряд популярных более старых американских стандартов, но был использован как вклад американской группы в создание ISO/IЕС 15288);
. ЕIА/IS-731, Sistem Engineering Capability Model (SECM). 1999. Part 1, SECM Model. Part 2, SECM Appraisal Method. (В области стандартов на уровни зрелости процессов аналогично тому, как модель SW CMM переросла в модель и стандарт SPICE, модель SE СММ переросла в модель и стандарт SECM);
. ISO/IЕС 15288 СD2, Life Cycle Management – System Life Cycle Processes. 2000;
• ISO/IЕС ТR 15504, SPICE – Software Process Improvement Capability dEtermination. 1998 («Оценка и аттестация зрелости процессов создания и сопровождения программных средств и информационных систем»).
Для обеспечения преемственности полезно добавить в эту группу стандарты ГОСТ 34 (не гармонизированные с новыми, но применимые и полезные из-за совместимости по многим базовым понятиям, по сути многих работ, по опыту применения и др.).
Существенно, что два потока стандартов — на SE (system engineering) и на SW (software engineering), развивавшихся параллельно, четко стыкованы посредством указанных документов. И дело не только в том, что указанные НД хорошо согласованы друг с другом по основным понятиям и принципам. Очень важно, что такие, казалось бы, чисто технические области, как создание ПО (SW-процессы), регламентированы стандартами, прямо требующими их совместного применения со стандартами на процессы системного проектирования (SE-процессы).
9. Заключение
В качестве заключения отметим, что:
• требования к техническим частям (ПО, аппаратура) должны соотноситься с требованиями к системе и с потребностями в ее приобретении (нельзя замыкаться в требованиях к ИС);
• в организациях должен вестись новый объем управленческой и методической работы:
— соединение бизнес-слоя и ИТ-слоя систем;
— создание и совершенствование моделей ЖЦС для этой организации и для каждого проекта;
— формирование комплексного стандарта уровня предприятия и уровня проекта с включением в него НД на процессы и стандартов на языки и интерфейсы ИТ и др.;
— сохранение в стандарте уровня предприятия достаточной гибкости, для того, чтобы он мог в нужных пределах адаптироваться под проекты и не становился тормозящим фактором;
— такая работа может вестись сверху вниз (от основных базовых международных стандартов к стандартам проекта), снизу вверх, но лучше - с применением обоих этих подходов;
— использование лишь даже отдельных положений новых стандартов в реальных проектах приносит (и уже приносило) несомненную пользу.
